固態繼電器與機電式繼電器有什么區別?
首先,由于固態繼電器在操作中不會產生電弧,因而具有高穩定性;而對機電式繼電器而言,觸點閉合時會產生電弧,一段時間之后,觸點的阻值會逐漸增加直到觸點完全被銷毀,最終使該繼電器失效。
這一差異使固態繼電器可以進行表貼,而機電式繼電器需要安放于IC插座中以便替換。其次,固態繼電器只需用電阻將LED的驅動電流限制在10 mA左右;而機電式繼電器則需要幾百毫安的電流驅動感性線圈,由于大多數邏輯門和CMOS IC都能夠直接驅動LED,因而使用固態繼電器可以幫助減少方案的成本。
再次,固態繼電器的小封裝尺寸也可以滿足高密度布板的需要。最后,對機電式操作而言,得到穩定的輸出需要把去反跳時間計算進去,這樣EMR的有效開關時序被增加到5 ms以上,固態繼電器則提供快得多的1 ms以下的開關速度,顯著提高了數據的吞吐量。
固態繼電器也有其自身的限制,從而造成某些應用暫時無法離開機電式繼電器。首先,固態繼電器導通電阻范圍在50到100之間,導致加載電流時產生顯著的熱量,然而由于功耗的限制,固態繼電器的電流驅動能力通常被限制在5 A以下。
其次,高頻信號可以在寄生的關斷狀態電容中形成通路而通過,關斷狀態電容低至0.5 pF的固態繼電器可以隔離100 MHz的信號,但是如果有很多通道存在時,更低頻率的信號需要被考慮是否對設計有影響。
最后,需要注意的是固態繼電器的關斷狀態漏電流。盡管這個漏電流在室溫時低至pA級,然而隨著工作溫度的升高,漏電流可以高到10μA,這對設計也會造成問題。

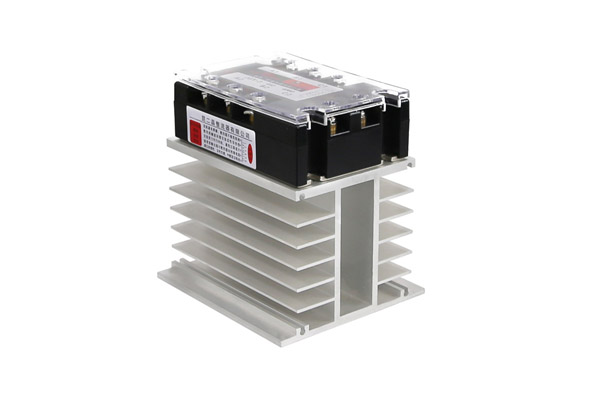

浙江昆二晶整流器有限公司主要生產固態繼電器、單相固態繼電器、三相固態繼電器、固態繼電器散熱器組建等,咨詢電話:0577-62627555,我們等著您!
