KP晶閘管模塊的串聯和并聯有何不同?

來源:昆二晶發布日期:2018-12-08關注:-
       當KP晶閘管模塊額定電壓小于要求時,可以串聯。采用晶閘管模塊串聯希望器件分壓相等,但因特性差異,使器件電壓分配不均勻。

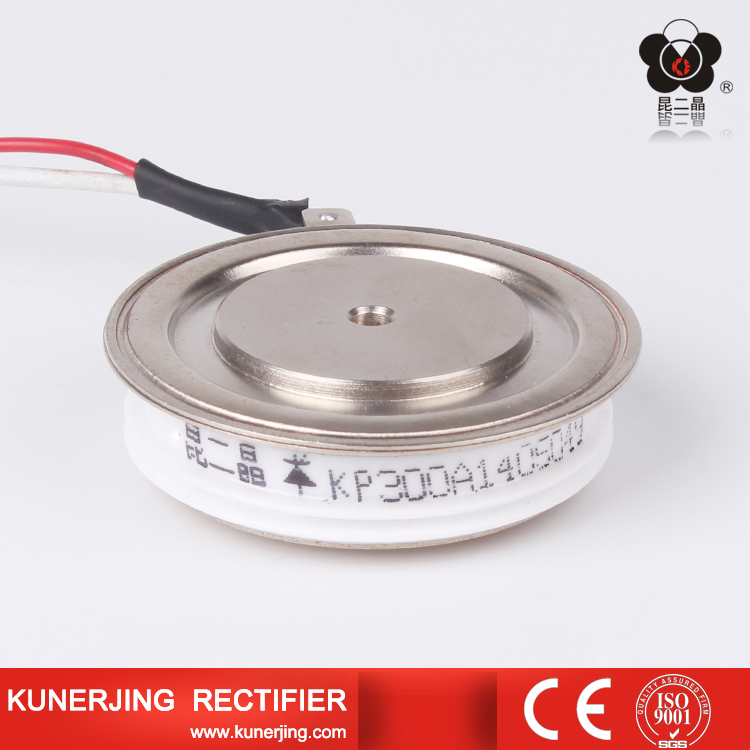

KP晶閘管模塊


       當KP晶閘管模塊靜態不均壓,串聯的晶閘管模塊流過的漏電流相同,但因靜態伏安特性的分散性,各器件分壓不等。這是應選用參數和特性盡量一致的晶閘管模塊,采用電阻均壓,Rp的阻值應比器件阻斷時的正、反向電阻小得多。
       當KP晶閘管模塊動態不均壓,由于器件動態參數和特性的差異造成的不均壓,這時我們要選擇動態參數和特性盡量一致的晶閘管模塊,用RC并聯支路作動態均壓,采用門極強脈沖觸發可以顯著減小器件開通時間的差異。
       和KP晶閘管模塊串聯不同的是,晶閘管模塊并聯會使多個器件并聯來承擔較大的電流,會分別因靜態和動態特性參數的差異而電流分配不均勻,這時我們要挑選特性參數盡量一致的器件,采用均流電抗器,用門極強脈沖觸發也有助于動態均流。
       需要注意的是當KP晶閘管模塊需要同時串聯和并聯時,通常采用先串后并的方法聯接。
