一、橋堆：讓電流 “只走單程” 的魔法電路

  在電子世界里，電流的 “性格” 各不相同：交流電（AC）像來回奔騰的海浪，方向每秒變換 50 次（工頻市電）；而直流電（DC）如同單向流動的河流，始終朝一個方向前進。大多數電子設備（如芯片、電池）只能使用直流電，因此需要一種元件來 “指揮” 交流電 “變向”，** 橋堆（橋式整流堆）** 應運而生。

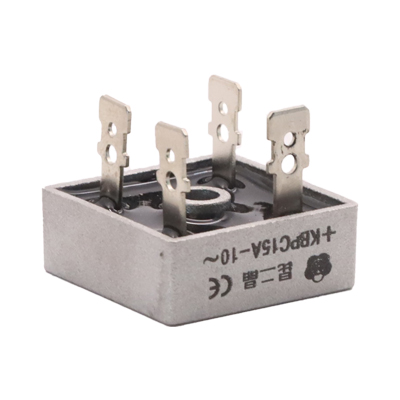

  橋堆的核心是四個二極管組成的 “橋式電路”，外形多為長方體封裝，表面標注 “~”（交流電輸入）、“+”“-”（直流電輸出）。這四個二極管如同四個 “單向閥門”，通過巧妙的連接，讓交流電的正負半周都能轉化為同一方向的電流，實現 “全波整流”。相較于早期僅利用半個周期的 “半波整流”，橋堆的效率直接翻倍，成為現代電源的標配元件。

二、橋式結構：如何讓交流電 “雙向變單向”？

1. 二極管：電流的 “單向門”

  二極管是橋堆的 “基石”，它有一個重要特性 ——單向?qū)щ娦裕弘娏髦荒軓恼龢O流入、負極流出，反向則截止。就像水管中的止回閥，只允許水流朝一個方向流動。

2. 橋式電路：搭建電流的 “立交橋”

  四個二極管分為兩組，兩兩串聯后并聯，形成一個閉合的 “橋狀” 回路：

輸入端：連接交流電的兩端（不分正負，標 “~”）；

輸出端：正極（+）從兩個二極管的陽極連接處引出，負極（-）從兩個二極管的陰極連接處引出。

3. 工作過程：正負半周 “各走各路”

交流電正半周（A 端為正，B 端為負）：上方兩個二極管導通，電流從 A 端→二極管 1→正極（+）→負載→負極（-）→二極管 4→B 端，形成回路；

交流電負半周（B 端為正，A 端為負）：下方兩個二極管導通，電流從 B 端→二極管 3→正極（+）→負載→負極（-）→二極管 2→A 端，形成回路。

無論電流方向如何變化，輸出端的電流始終從 “+” 流向 “-”，最終得到脈動直流電（經電容濾波后變?yōu)槠椒€(wěn)直流）。
